- MORE +資質(zhì)榮譽(yù)
- 硅鉬棒
-

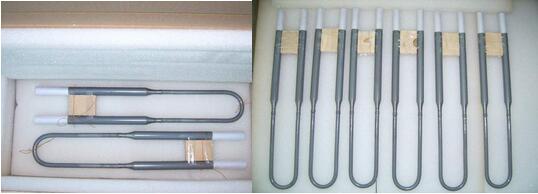

U型硅鉬棒
發(fā)布時間：2018年08月22日 11:58:00 信息來源：無 被瀏覽：4183 次
硅鉬棒的應(yīng)用領(lǐng)域：硅鉬棒電熱元件通?？墒褂玫臓t體溫度為1300℃-1800℃，廣泛應(yīng)用于冶金、煉鋼、玻璃、陶瓷、耐火材料、晶體、電子元器件、半導(dǎo)體材料的研究、生產(chǎn)、制造產(chǎn)業(yè)、窯爐制造等領(lǐng)域，特別是對于高性能精密陶瓷、高等級人工晶體、精密結(jié)構(gòu)金屬陶瓷、玻璃纖維、光導(dǎo)纖維及高級合金鋼的生產(chǎn)部門，是產(chǎn)品高溫?zé)Y(jié)時必備的理想發(fā)熱元件。
型號:U型

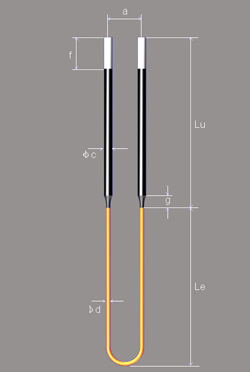

c=冷端直徑；d=熱端直徑；Le=熱端長度；Lu=冷端長度；a=間距
（此表示方法適用于1700度和1800度硅鉬棒）

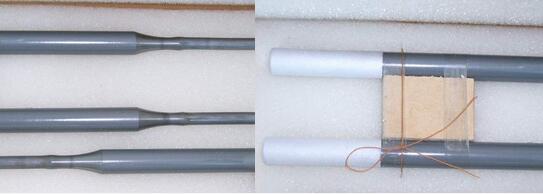

U型設(shè)計(jì)元件是最為常用的一種。其中發(fā)熱端焊接至冷端末端部分，而冷端直徑為熱端直徑的兩倍。
標(biāo)準(zhǔn)規(guī)格有：
1700: d x c: Φ3/6、Φ4/9、Φ6/12、Φ9/18、Φ12/24等多種規(guī)格
1800: d x c: Φ3/6、Φ4/9、Φ6/12、Φ9/18、Φ12/24等多種規(guī)格
硅鉬棒在高溫氧化氣氛下，表面生成一層石英保護(hù)層防止硅鉬棒繼續(xù)氧化。當(dāng)元件溫度大于1700℃時，石英保護(hù)層熔融，元件在氧化氣氛下，繼續(xù)使用，石英保護(hù)層重新生成。硅鉬棒不宜在400-700℃范圍內(nèi)長期使用，否則元件會因低溫的強(qiáng)烈氧化作用而粉化。
硅鉬棒通常可使用的爐體溫度為1300℃-1800℃，廣泛應(yīng)用于冶金、玻璃、陶瓷、磁性材料、耐火材料、晶體、電子元器件、窯爐制造等領(lǐng)域、是產(chǎn)品高溫?zé)Y(jié)時必備的理想發(fā)熱元件。根據(jù)用戶需求可制成棒狀，U型、W型、U型直角等形狀。
型號 1700C 1800C 1900C d/cmm 3/6 4/9 6/12 9/18 12/24 3/6 4/9 6/12 9/18 12/24 3/6 6/12 Le最長mm. 350 450 1400 1400 1700 350 450 1400 1400 1700 320.0 360.0 Lu最長mm 300 450 1000 1000 1000 300 450 1000 1000 1000 320.0 360.0 標(biāo)準(zhǔn)間距Dmm 25 25 40/50 60 80 25 25 40/50 60 80 25 40/50 a mm 25 25 45 75 100 25 25 45 75 100 25 45
硅鉬棒元件的安裝：
硅鉬棒元件在常溫下脆性較大，高溫時又有可塑性，所以U型棒最好是垂直懸掛安裝，若需水平安裝，請選用高溫耐火材料支撐，把硅鉬棒水平放置。元件圓錐部分一定要延伸到爐膛內(nèi)，硅鉬棒夾具不能一次擰的太緊，待元件升到高溫時，再次擰緊，這樣元件不易折斷，（建議：請選取用我公司配備的專用夾具和導(dǎo)線），爐頂保溫性能要好，一般爐頂溫度不能超過300℃。夾頭導(dǎo)線與元件接觸電壓應(yīng)低于0.1V，為避免幅射熱傳到夾頭，夾頭下端和塞磚上面的距離不應(yīng)小于50mm。φ6元件不能長期使用170A，φ9元件不能長期使用300A。
硅鉬棒爐子的操作：

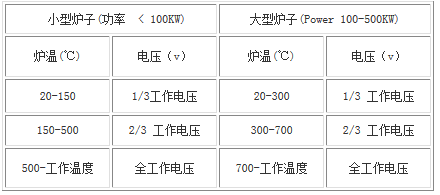

新筑成的或長期不使用的爐子在使用前需要干燥，干燥溫度為100-200℃。大型爐子干燥時間長，最好使用其它發(fā)熱元件烘爐，以免硅鉬棒低溫氧化，爐子烘干后，即可按以下步驟起動升溫。
在換檔時不能時間太長，元件溫度一般不能下降300-400℃，否則，容易引起電流沖擊而損壞電器設(shè)備。
